PA 1-3 浮点数的表示和运算——浮点运算的大门

NEMU是模拟的x86体系结构，浮点数的表示和运算参照IEEE 754标准的规定。在上一节所实践的整数表示方法中，小数点约定永远在最右侧，因此可以说是一种数的定点表示方法。也可以通过约定小数点在某一特定位置来表示带小数的数字。而本节的实验中，我们参照x86体系结构的现行标准，实现IEEE 754标准的浮点数表示和运算方法。于定点数表述方法不同，浮点数表示的一个数字，其小数点所在的位置是不定（浮动）的，因此称之为浮点数。

根据IEEE 754标准的规定，单精度（32位）浮点数由最高位1位符号位（sign），8位阶码部分（exponent）和23位尾数部分（fraction）构成，其具体的表示方法如下：

  Single-precision Floating Point

  31 30    23 22                    0
  +-+--------+-----------------------+
  |s|exponent|        fraction       |
  +-+--------+-----------------------+
   s - sign

在单精度浮点数的表示中，8位阶码部分采用移码形式，其偏置常数为127；对于规格化数而言，23位的尾数部分实际上表示了24位的有效数字，其最高位缺省为1。尾数加上最高位可能存在的缺省的1（非规格化浮点数没有缺省的1）后构成的有效数字在框架代码中命名为significand以示和不带隐藏位的fraction的区别。在PA实验中，我们仅关注单精度浮点数的表示和实现。双精度（64位）浮点数的表示方法与单精度浮点数非常类似，只是阶码部分扩展为11位（偏置常数1023），尾数部分扩展为52位。

代码实现

FPU的模拟

1. 实现nemu/src/cpu/fpu.c中的各个浮点数运算函数；

2. 使用make clean后使用make编译项目；

3. 使用make test_pa-1命令执行NEMU并通过各个浮点数运算测试用例。

在NEMU中，浮点数的表示和运算由nemu/src/cpu/fpu.c中的各个浮点数运算函数实现。在nemu/src/cpu/fpu.c中，我们定义了如下几个浮点数运算函数。

我们的框架代码良好实现了大部分FPU的操作（包括对于浮点数特殊值如NAN的处理、浮点数加减乘除等运算），留下了几个Todo需要我们实现。事实上这已经大幅度降低了我们实现的难度。

首先，我们需要完善实现浮点数的规格化、非规格化、指数为0、指数为255等特殊情况的处理。基于我们理论课程的知识，相关代码补全工作不难理解，这里直接给出。

inline uint32_t internal_normalize(uint32_t sign, int32_t exp, uint64_t sig_grs)
{
    // normalization
    bool overflow = false; // true if the result is INFINITY or 0 during normalize
    if ((sig_grs >> (23 + 3)) > 1 || exp < 0)
    {
        // normalize toward right
        while ((((sig_grs >> (23 + 3)) > 1) && exp < 0xff) // condition 1
               ||                                          // or
               (sig_grs > 0x04 && exp < 0)                 // condition 2
               )
        {

            /* TODO: shift right, pay attention to sticky bit*/
            sig_grs |= ((sig_grs & 0x1)<<1);
            sig_grs >>= 1;
            exp++;
        }

        if (exp >= 0xff)
        {
            /* TODO: assign the number to infinity */
            exp = 0xFF;
            sig_grs = 0;
            overflow = true;
        }
        if (exp == 0)
        {
            // we have a denormal here, the exponent is 0, but means 2^-126,
            // as a result, the significand should shift right once more
            /* TODO: shift right, pay attention to sticky bit*/
            sig_grs |= ((sig_grs & 0x1)<<1);
            sig_grs >>= 1;
        }
        if (exp < 0)
        {
            /* TODO: assign the number to zero */
            exp = 0;
            sig_grs = 0;
            overflow = true;
        }
    }
    else if (((sig_grs >> (23 + 3)) == 0) && exp > 0)
    {
        // normalize toward left
        while (((sig_grs >> (23 + 3)) == 0) && exp > 0)
        {
            /* TODO: shift left */
            sig_grs <<= 1;
            exp--;
        }
        if (exp >= 0xff)
        {
            /* TODO: assign the number to infinity */
            exp = 0xFF;
            sig_grs = 0;
            overflow = true;
        }
        if (exp == 0)
        {
            // denormal
            /* TODO: shift right, pay attention to sticky bit*/
            sig_grs |= ((sig_grs & 0x1)<<1);
            sig_grs >>= 1;
        }
        if (exp < 0)
        {
            /* TODO: assign the number to zero */
            exp = 0;
            sig_grs = 0;
            overflow = true;
        }
    }
    else if (exp == 0 && sig_grs >> (23 + 3) == 1)
    {
        //需要将exp++，保证阶码真值为-126
        exp++;
    }

    if (!overflow)
    {
        /* TODO: round up and remove the GRS bits */
        uint64_t temp_s = sig_grs & 0x1;
        uint64_t temp_r = (sig_grs & 0x2) >> 1;
        uint64_t temp_g = (sig_grs & 0x4) >> 2;
        if (temp_g && (temp_r || temp_s || (((sig_grs >> 3)&0x1)==1))) sig_grs += 8;
        sig_grs >>= 3;
        if ((sig_grs >> (23)) > 1 || exp < 0){
        while ((((sig_grs >> (23)) > 1) && exp < 0xff) // condition 1
               ||                                          // or
               (sig_grs > 0x04 && exp < 0)                 // condition 2
               )
        {

            /* TODO: shift right, pay attention to sticky bit*/
            sig_grs |= ((sig_grs & 0x1)<<1);
            sig_grs >>= 1;
            exp++;
        }

        if (exp >= 0xff)
        {
            /* TODO: assign the number to infinity */
            exp = 0xFF;
            sig_grs = 0;
            overflow = true;
        }
        if (exp == 0)
        {
            // we have a denormal here, the exponent is 0, but means 2^-126,
            // as a result, the significand should shift right once more
            /* TODO: shift right, pay attention to sticky bit*/
            sig_grs |= ((sig_grs & 0x1)<<1);
            sig_grs >>= 1;
        }
        if (exp < 0)
        {
            /* TODO: assign the number to zero */
            exp = 0;
            sig_grs = 0;
            overflow = true;
        }
    }
    }

    FLOAT f;
    f.sign = sign;
    f.exponent = (uint32_t)(exp & 0xff);
    f.fraction = sig_grs; // here only the lowest 23 bits are kept
    return f.val;
}

此外，我们还需要实现internal_float_add函数，该函数用于实现浮点数的加法。该函数接受两个参数，均为32位无符号整数，分别表示两个浮点数。该函数返回值为32位无符号整数，表示两个浮点数相加的结果。其中，我们需要完善浮点数的对阶。

uint32_t internal_float_add(uint32_t b, uint32_t a)
{
    // corner cases
    int i = 0;
    for (; i < sizeof(corner_add) / sizeof(CORNER_CASE_RULE); i++)
    {
        if (a == corner_add[i].a && b == corner_add[i].b)
            return corner_add[i].res;
    }
    if (a == P_ZERO_F || a == N_ZERO_F)
    {
        return b;
    }
    if (b == P_ZERO_F || b == N_ZERO_F)
    {
        return a;
    }

    FLOAT f, fa, fb;
    fa.val = a;
    fb.val = b;
    // infity, NaN
    if (fa.exponent == 0xff)
    {
        return a;
    }
    if (fb.exponent == 0xff)
    {
        return b;
    }

    if (fa.exponent > fb.exponent)
    {
        fa.val = b;
        fb.val = a;
    }

    uint32_t sig_a, sig_b, sig_res;
    sig_a = fa.fraction;
    if (fa.exponent != 0)
        sig_a |= 0x800000; // the hidden 1
    sig_b = fb.fraction;
    if (fb.exponent != 0)
        sig_b |= 0x800000; // the hidden 1

    // alignment shift for fa
    uint32_t shift = 0;

    /* TODO: shift = ? */

    shift = fb.exponent - fa.exponent;
    if (fa.exponent == 0)
        shift--;
    if (fb.exponent == 0)
        shift++;
    assert(shift >= 0);

    sig_a = (sig_a << 3); // guard, round, sticky
    sig_b = (sig_b << 3);
    uint32_t sticky = 0;
    while (shift > 0)
    {
        sticky = sticky | (sig_a & 0x1);
        sig_a = sig_a >> 1;
        sig_a |= sticky;
        shift--;
    }
    // fraction add
    if (fa.sign)
    {
        sig_a *= -1;
    }
    if (fb.sign)
    {
        sig_b *= -1;
    }

    sig_res = sig_a + sig_b;
    if (sign(sig_res))
    {
        f.sign = 1;
        sig_res *= -1;
    }
    else
    {
        f.sign = 0;
    }
    uint32_t exp_res = fb.exponent;
    return internal_normalize(f.sign, exp_res, sig_res);
}

在将框架代码中几个Todo完善后，我们在工程目录下make test_pa-1通过浮点数的测试样例，即代表本阶段代码模拟实现部分结束。

思考习题

PA1-3

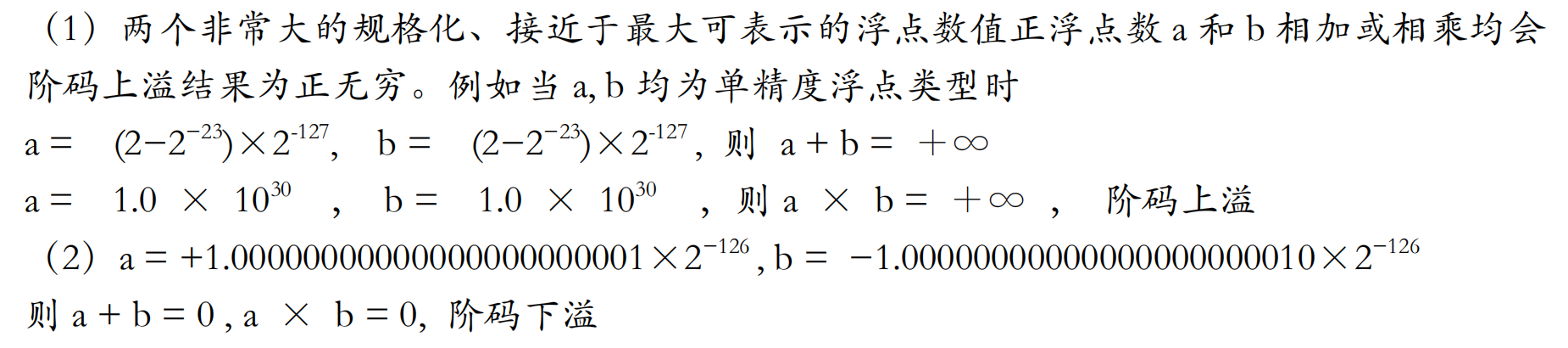

为浮点数加法和乘法各找两个例子：1）对应输入是规格化或非规格化数，而输出产生了阶码上溢结果为正（负）无穷的情况；2）对应输入是规格化或非规格化数，而输出产生了阶码下溢结果为正（负）零的情况。是否都能找到？若找不到，说出理由。

框架导读

本讲中使用到的测试样例位于nemu/src/cpu/test/fpu_test.c，我们以浮点数除法为例。

void fpu_test_div()
{
    float input[] = {
        p_zero.fval, n_zero.fval, p_inf.fval, n_inf.fval, denorm_1.fval, denorm_2.fval, big_1.fval, big_2.fval,
        p_nan.fval, n_nan.fval, denorm_3.fval, small_1.fval, small_2.fval,
        10000000, 1.2, 1.1, 1, 0.9, 0.8, 0.7, 0.6, 0.5, 0.4, 0.3, 0.2, 0.1, -0.1, -0.2, -0.3, -0.4, -0.5, -0.6, -0.7, -0.8, -0.9, -1, -10000000};

    FLOAT a, b, res, res_fpu;

    int i, j;
    //int count = 0;
    for (i = 0; i < sizeof(input) / sizeof(float); i++)
    {
        for (j = 0; j < sizeof(input) / sizeof(float); j++)
        {
            //printf(" == %d ==\n", count++);
            a.fval = input[i];
            b.fval = input[j];
            res.fval = a.fval / b.fval;
            res_fpu.val = internal_float_div(b.val, a.val);
            //printf("float div a = %f, b = %f, ua = %x, ub = %x, res = %x, res_fpu = %x, res = %f, res_fpu = %f\n", a.fval, b.fval, a.val, b.val, res.val, res_fpu.val, res.fval, res_fpu.fval);
            //printf("a       sign %x, exp %x, %d, sig %x\n", a.sign, a.exponent, a.exponent, a.significand);
            //printf("b       sign %x, exp %x, %d, sig %x\n", b.sign, b.exponent, b.exponent, b.significand);
            //printf("res     sign %x, exp %x, %d, sig %x\n", res.sign, res.exponent, res.exponent, res.significand);
            //printf("res_fpu sign %x, exp %x, %d, sig %x\n", res_fpu.sign, res_fpu.exponent, res_fpu.exponent, res_fpu.significand);
            fflush(stdout);
            assert(res_fpu.val == res.val || res.val - res_fpu.val == 1);
        }
    }

    srand(time(0));
    for (i = 0; i < 1000000; i++)
    {
        a.val = rand();
        b.val = rand();
        if (a.exponent == 0xff || b.exponent == 0xff)
            continue;
        if (b.fval == 0)
            continue;
        res.fval = a.fval / b.fval;
        res_fpu.val = internal_float_div(b.val, a.val);
        fflush(stdout);
        assert(res_fpu.val == res.val || res.val - res_fpu.val == 1);
    }
    printf("fpu_test_div()  \e[0;32mpass\e[0m\n");
}

这里的函数定义相较于前述alu的测试样例更加清晰，我们以浮点数除法为例，a和b分别代表被除数和除数，res代表结果，res_fpu代表浮点数除法的结果。如果遇到结果不符合预期的情形，我们使用assert宏来断言；在此之前，我们可以删去对应的注释符号使用printf打印出a、b、res和res_fpu的值，方便我们调试。

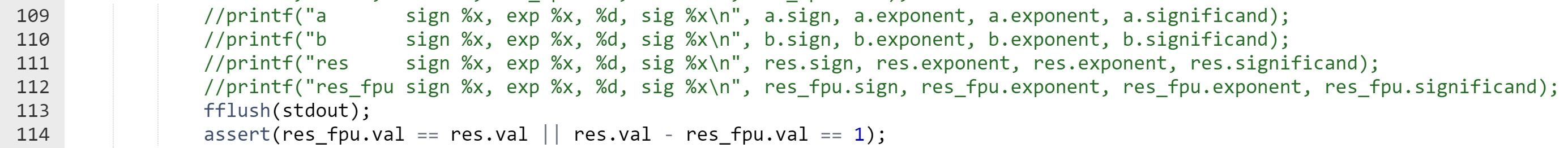

但是，随着PA的发展，一些代码可能并没有跟上。位于 pa_nju/nemu/src/cpu/test/fpu_test.c的如下代码

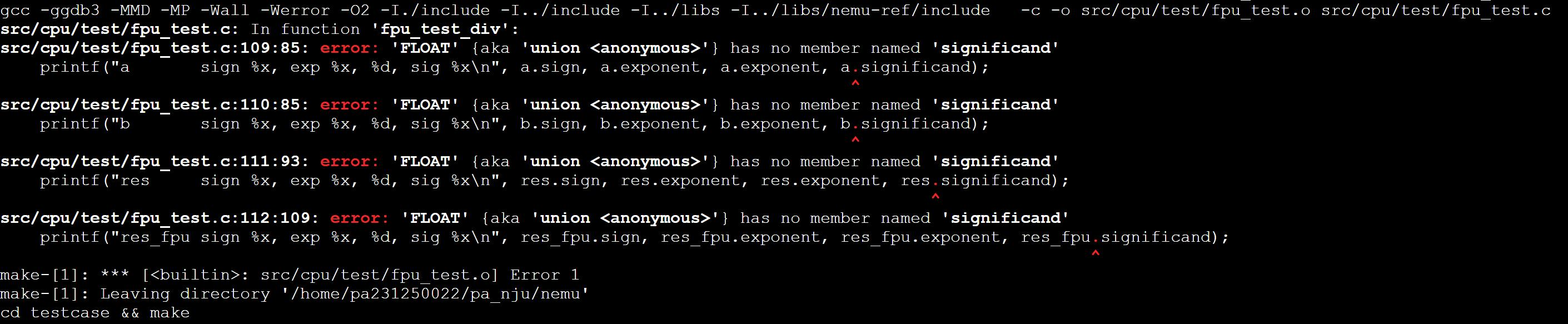

删去注释符号后会遇到如下报错

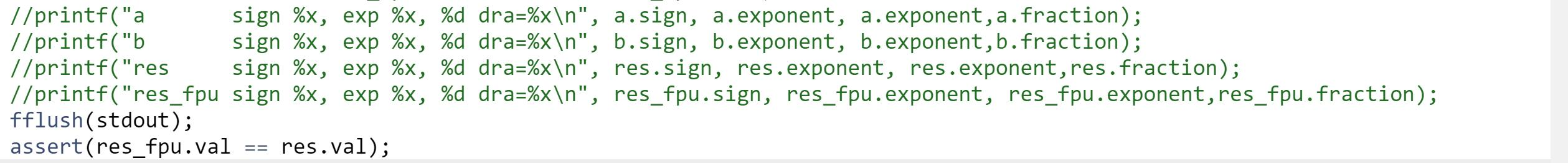

一个可能符合想法的修改如下

这将有助于我们调试完成的代码。

PA-1-3阶段结束

PA-1结束，你需要第一次提交代码。请注意截止时间与实验报告要求，需要注意不要抄袭和使用内联汇编。
