PA 3-1 高速缓存的模拟——更快访问的追求

CPU的每次访存都需要进过一系列的信号转换，最后到一个速度受限的DRAM上去完成数据的存取。由于每一条指令的执行都至少需要进行一次访存。如果不采取有效措施，那么系统速度就会卡在DRAM这一个瓶颈上，CPU造的再快也没有效果。那如何提高访存的效率呢？我们可以自然地想到从两个地方着手：

高速缓存

  1. 采用比DRAM更快的器件，于是我们想到采用无需刷新的静态随机存取存储器（Static Random Access Memory，SRAM）来代替DRAM；

  2. 让存储部件离CPU更近一点，我们把SRAM直接放到CPU的芯片里面。

事实表明，这是一种很成功的做法，能够使这一部分SRAM的存取速度相比DRAM提高十几甚至上百倍，CPU能够在几个时钟周期内就完成对SRAM数据的访问。我们将这一部分造在CPU中的SRAM称为高速缓存（Cache）。

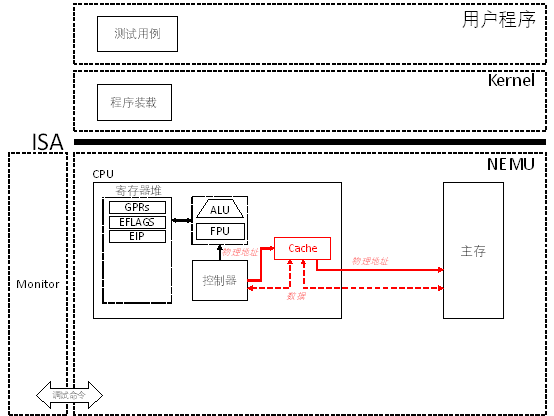

pa-3-1

实现Cache

在include/config.h中定义宏CACHE_ENABLED并make clean； 在NEMU中实现一个cache，它的性质如下:

  1. cache block存储空间的大小为64B

  2. cache存储空间的大小为64KB

  3. 8-way set associative

  4. 标志位只需要valid bit即可

  5. 替换算法采用随机方式

  6. write through

  7. not write allocate

你还需要在nemu/src/memory/memory.c的init_mem()函数中对cache进行初始化，将所有valid bit置为无效即可。实现后，修改memory.c中的paddr_read()和paddr_write()函数，让它们读写cache，当缺失时由cache负责调用hw_mem_read()和hw_mem_write()读写DRAM。

其实cache是PA阶段相对独立的一部分，如果维护良好，开关cache可以得到NEMU相同的运行效果。值得一提的是，NEMU的cache并不提高程序执行的速度，反而会降低程序执行的速度。

在nemu/include/memory/mmu/cache.h中给出了Cacheline结构之基本定义如下

typedef struct Cacheline{
    uint8_t valid_bit;
    uint32_t tag;
    uint8_t data[64];
} CacheLine;
其中valid_bit为有效位，tag为标记位，data为数据位。 从cache的存储空间大小为64KB，cache的block存储空间大小为64B，所以cache的set个数为64KB/64B=1024，cache的way个数为8，所以cache的index个数为1024/8=128，cache的offset个数为64/8=8。 在nemu/src/memory/mmu/cache.c中cache的初始化函数init_cache()如下
#ifdef CACHE_ENABLED
CacheLine cache[1024];
void init_cache()
{
    for(int i = 0; i < 1024; i ++){
        cache[i].valid_bit = 0;
    }
}

接下来，我们需要实现cache及其read和write函数，注意需要符合要求，并在开启cache时调用cache的read和write函数通过测试样例。

PA 3-1阶段结束
